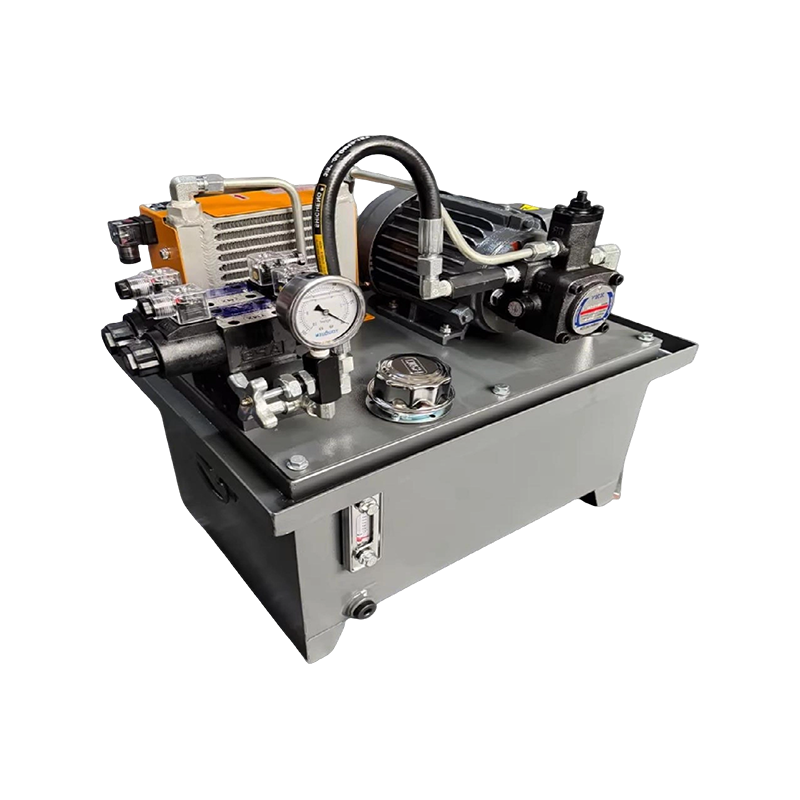

4KW/A sähköinen hydraulinen voimayksikkö (EHPU)

Missä sähkökäytössä on järkeä hydraulisen voimayksikön valinnassa

Valinta sähköisten ja moottorikäyttöisten hydraulisten voimayksiköiden välillä on harvoin yksinkertainen valinta – se heijastaa käyttöympäristöä, käyttösuhdetta, käytettävissä olevaa infrastruktuuria ja seisokkien seurauksia. Sähkömoottorikäyttöisillä HPU:illa on selkeä etu kaikissa olosuhteissa, joissa verkkovirtaa tai luotettavaa generaattorin syöttöä on saatavilla ja joissa puhdas, tasainen toiminta on etusijalla.

4 kW tehotasolla sähkökäyttöinen konfiguraatio sopii erityisen hyvin jaksoittaiset ja puolijatkuvat sovellukset jossa moottori käynnistyy ja pysähtyy vastauksena järjestelmän tarpeeseen. Toisin kuin polttomoottorit, jotka kuluttavat mekaanisesti ja kuluttavat polttoainetta jopa tyhjäkäynnillä, sähkömoottori käyttää tehoa vain silloin, kun pumppua käytetään aktiivisesti, mikä tekee siitä luonnostaan ​​tehokkaamman sovelluksissa, joissa on vaihtelevat kuormitusprofiilit, kuten hydraulipuristintoiminnot, pienimuotoiset nostojärjestelmät tai säädellyt kasteluventtiilit.

Sähköiset HPU:t eliminoivat myös palamispäästöt, polttoaineen varastointivaatimukset ja poistolämmön – tekijät, joilla on suuri merkitys suljetuissa tiloissa, sisäteollisuusympäristöissä tai herkissä maatalousympäristöissä. a 4KW/A sähköinen hydraulinen voimayksikkö , Wuhu Qisheng Intelligent Equipment Co., Ltd. soveltaa samoja tarkkuustekniikkastandardeja, joita käytetään kaikissa suuritehoisissa laitteissaan, mikä varmistaa, että kompaktit sähköyksiköt tarjoavat vaativien sovellusten vaatiman luotettavuuden ja toiminnan johdonmukaisuuden.

Compact Electric HPU:iden "A"-kokoonpanon ymmärtäminen

Hydraulisten voimayksiköiden nimikkeistössä konfiguraatiokirjaimet, kuten "A", tarkoittavat tiettyjä suunnitteluvaihtoehtoja - liittyvät tyypillisesti säiliön suuntaukseen, venttiilien järjestelyyn tai asennustyyliin. "A"-merkintä pienikokoisissa sähköisissä HPU:issa tarkoittaa yleensä a pystysuora säiliökokoonpano jossa moottori asennetaan suoraan hydraulisäiliön päälle, mikä luo minimaalisen jalanjäljen yksikön, joka voidaan integroida koneen kehyksiin, asentaa laitteiden kansille tai asentaa rajoitetuihin koteloihin, joissa tavanomainen vaakasuora asettelu ei olisi käytännöllistä.

Tämä pystysuora pinoamisjärjestely tarjoaa useita käytännön teknisiä etuja, jotka kannattaa ymmärtää arvioitaessa yksikköä tiettyyn sovellukseen:

• Pienempi lattiajalanjälki — Pystyyksiköt vievät tyypillisesti 40–60 % vähemmän lattia- tai asennusalaa kuin vastaavat vaakasuuntaiset kokoonpanot, mikä mahdollistaa integroinnin koneisiin, joissa tilabudjetit ovat tiukat.
• Pumpun suora upotus tai tiiviisti kytketty pumppuasennus — Monissa pystysuuntaisissa malleissa pumppu on upotettu säiliöön tai tiiviisti kytkettynä suoraan moottorin alle, mikä lyhentää imulinjaa ja vähentää kavitaatioriskiä käynnistyksen yhteydessä.
• Yksinkertaistettu LVI-asetelma — Kun moottori, pumppu ja säiliö on pystysuorassa pinossa, paine- ja paluuporttien sijainnit voidaan standardoida, mikä vähentää mukautettuja letkujen reititystä OEM-koneintegraatioprojekteissa.
• Moottorin jäähdytys huomioitavaa — pystysuorassa asennuksessa moottorin lämpö nousee pois säiliöstä sen sijaan, että se joutuisi alas nesteeseen, millä voi olla vaatimaton positiivinen vaikutus nesteen käyttölämpötilaan kevyesti kuormitetuissa sovelluksissa.

Kun verrataan eri toimittajien HPU-malleja, sen vahvistaminen, mitä konfiguraatiokirjain nimenomaan tarkoittaa valmistajan nimikkeistöjärjestelmässä – sen sijaan, että otat sen vakiomerkityksen – estää spesifikaatiovirheet, joita on vaikea korjata laitteiden toimituksen jälkeen.

Moottorin sähköspesifikaatioiden yhteensopivuus työpaikan virtalähteen kanssa

4 kW:n sähkömoottorista on saatavana laaja valikoima jännite- ja vaihekokoonpanoja – yksivaiheinen 220 V, kolmivaiheinen 220 V, kolmivaiheinen 380 V ja useat kansainväliset jännitestandardit – ja oikean muunnelman valitseminen saatavilla olevalle virtalähteelle on perustavanlaatuinen hankintavaihe, joka on helppo jättää huomiotta, kun keskittyy hydrauliikan suorituskykyparametreihin.

Jännitteen sovituksen lisäksi, moottorin suojausluokka (IP-luokitus) tulee olla linjassa asennusympäristön kanssa. IP54-luokiteltu moottori sopii useimpiin teollisuusympäristöihin, joissa satunnainen altistuminen pölylle ja roiskeille altistuu, kun taas ulko- tai huuhteluympäristöt vaativat yleensä IP55- tai IP65-luokituksen estääkseen kosteuden pääsyn moottorin käämiin – yleinen syy eristysvaurioihin, joka on täysin estettävissä oikeilla alkuperäisillä määrityksillä.

Käytännön integrointivinkkejä pienikokoisille sähköisille HPU:ille OEM- ja kenttäsovelluksissa

Kompaktit 4 kW:n sähköiset HPU:t integroidaan usein OEM-konerakenteisiin tai jälkiasennetaan olemassa oleviin laitteisiin sen sijaan, että niitä käytettäisiin itsenäisinä yksiköinä. Tämä integrointikonteksti esittelee käytännöllisiä suunnitteluyksityiskohtia, jotka vaikuttavat pitkän aikavälin suorituskykyyn ja huollettavuuteen tavalla, jolla erillinen asennus ei vaikuta.

Tärinänvaimennus ansaitsee erityistä huomiota koneintegroiduissa asennuksissa. Kun HPU on jäykästi pultattu valmistettuun teräsrunkoon, jossa on myös muita mekaanisia komponentteja, moottorin ja pumpun tärinä siirtyy rakenteen läpi ja voi nopeuttaa väsymishalkeilua hitsausliitoksissa, löysää hydrauliliittimiä ja aiheuttaa kuuluvaa melua. Tärinää vaimentavat kiinnikkeet HPU-jalustan ja koneen rungon väliin ovat edullinen toimenpide, jolla on suhteettoman positiivinen vaikutus pitkän aikavälin mekaaniseen eheyteen.

Säiliön pääsy integroiduissa asennuksissa vaatii myös ennakkosuunnittelua. Öljytason tarkastuksen, täyttöaukon pääsyn ja tyhjennysventtiilin välyksen on oltava käytettävissä sen jälkeen, kun HPU on asennettu lopulliseen asentoonsa. Tämä vaatimus on yksinkertaista toteuttaa suunnitteluvaiheessa, mutta se on vaikea ja kallis toteuttaa takautuvasti. HPU-mittapiirustusten tarkasteleminen koneen kuoren suhteen suunnitteluvaiheessa asennuksen sijaan välttää huoltoongelmia, jotka jatkuvat laitteen koko käyttöiän ajan.

Projekteissa, jotka vaativat räätälöityjä konfiguraatioita – tietyt porttien sijainnit, epätyypilliset säiliötilavuudet, integroidut suuntaventtiilin jakoputket tai modifioidut asennusliitännät – Wuhu Qisheng Intelligent Equipment Co., Ltd.:n suunnittelutiimi työskentelee suoraan OEM-asiakkaiden kanssa kehittääkseen räätälöityjä ratkaisuja ytimen ympärille. 4KW/A sähköinen hydraulinen voimayksikkö alustalla, joka varmistaa, että kompaktit sähköiset HPU:t sopivat tarkasti aiottuun sovellukseensa sen sijaan, että vaadittaisiin kenttämuutoksia toimituksen jälkeen.
